Umspannwerke sind ein wichtiger Bestandteil der elektrischen Energieversorgung. In ihnen wird elektrische Energie umgespannt, verteilt und für die weitere Übertragung oder Versorgung bereitgestellt. Eine zentrale Rolle übernehmen dabei Leistungs- und Netztransformatoren. Diese Anlagen können große Mengen an Transformatorenöl, Isolieröl oder anderen Isolierflüssigkeiten enthalten. Kommt es durch einen technischen Defekt, eine Beschädigung oder während Wartungsarbeiten zu einem Austritt, muss die Flüssigkeit zuverlässig aufgefangen und zurückgehalten werden.

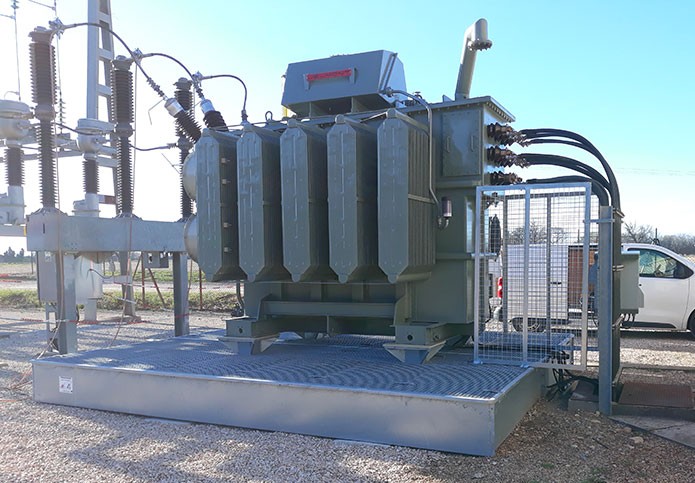

Eine Transformator Auffangwanne im Umspannwerk erfüllt genau diese Aufgabe. Sie bildet einen wichtigen Bestandteil des technischen Leckage- und Umweltschutzes und kann dazu beitragen, dass ausgetretene Flüssigkeiten nicht unkontrolliert in den Untergrund oder in angrenzende Bereiche gelangen. Die Auslegung einer solchen Auffanglösung richtet sich dabei nach den technischen Eigenschaften des Transformators, dem vorhandenen Ölvolumen, den baulichen Gegebenheiten und den Anforderungen des jeweiligen Standorts.
Bedeutung einer Transformator Auffangwanne im Umspannwerk
Leistungstransformatoren stehen häufig im Außenbereich und sind dadurch unterschiedlichen Witterungsbedingungen ausgesetzt. Gleichzeitig müssen die technischen Anlagen über viele Jahre zuverlässig funktionieren. Eine Auffangwanne schafft eine definierte Rückhalteeinrichtung unter oder im Bereich des Transformators.
Im Fall einer Leckage kann das austretende Transformatorenöl innerhalb des vorgesehenen Rückhalteraums gesammelt werden. Dadurch lässt sich die Ausbreitung der Flüssigkeit kontrollieren und eine gezielte weitere Behandlung oder Entsorgung ermöglichen.
Besonders bei großen Netztransformatoren kann das erforderliche Rückhaltevolumen erheblich sein. Deshalb reicht eine einfache Standardlösung häufig nicht aus. Stattdessen werden Transformator-Auffangwannen projektbezogen geplant und an die jeweiligen Abmessungen und Betriebsbedingungen angepasst.
Welche Flüssigkeiten müssen zurückgehalten werden?
Transformatoren können je nach Bauart und Einsatzbereich mit unterschiedlichen Flüssigkeiten betrieben werden. Häufig kommt Transformatorenöl beziehungsweise Isolieröl zum Einsatz. Bei bestimmten Anlagen können auch Esterflüssigkeiten verwendet werden.
Für die Planung des Auffangsystems ist deshalb entscheidend, welche Flüssigkeit im Transformator vorhanden ist und welches maximale Volumen im Schadensfall berücksichtigt werden muss. Neben dem eigentlichen Flüssigkeitsvolumen können weitere Faktoren wie Niederschlag, Entwässerung und betriebliche Abläufe relevant sein.
Eine geeignete Transformator Auffangwanne wird daher nicht ausschließlich anhand der Grundfläche des Transformators dimensioniert. Vielmehr müssen die technischen und baulichen Bedingungen des gesamten Aufstellbereichs betrachtet werden.
Anforderungen an die Planung einer Auffangwanne
Die Planung einer Transformator Auffangwanne im Umspannwerk beginnt mit der Erfassung der vorhandenen Anlage. Dazu gehören beispielsweise die Länge und Breite des Transformators, seine Aufstellung, das vorhandene Fundament sowie die technischen Anschlüsse und angrenzenden Bauteile.
Auch das Fassungsvermögen des Transformators spielt eine zentrale Rolle. Je größer die enthaltene Ölmenge ist, desto höher sind in der Regel die Anforderungen an das Rückhaltesystem. Für Umspannwerke und Energieversorgungsanlagen bietet die Seite umfassende Informationen zur Transformator Auffangwanne Umspannwerk und deren individueller Planung.
Darüber hinaus können folgende Punkte in die Planung einbezogen werden:
Transformatorgröße und Bauform
Ölvolumen beziehungsweise Flüssigkeitsvolumen
Fundamentabmessungen
Abstände zu angrenzenden Anlagenteilen
Freiluftbetrieb
Witterungseinflüsse
Anforderungen an die Entwässerung
Brandschutz und betriebliche Sicherheitsanforderungen
Vorgaben des Gewässer- und Umweltschutzes
Zugänglichkeit für Wartung und Inspektion
Die Kombination dieser Faktoren ermöglicht eine auf das jeweilige Umspannwerk abgestimmte technische Lösung.
Auffangsysteme für unterschiedliche Transformatorgrößen
Transformatoren werden in sehr unterschiedlichen Leistungsklassen eingesetzt. Während kleinere Verteiltransformatoren vergleichsweise kompakte Rückhaltesysteme benötigen können, stellen große Leistungstransformatoren deutlich höhere Anforderungen an Konstruktion und Auffangvolumen.
Bei Hoch- und Höchstspannungstransformatoren in 110-kV-, 220-kV- oder 380-kV-Umspannwerken können entsprechend groß dimensionierte Rückhaltesysteme erforderlich sein. Dabei müssen nicht nur die Abmessungen des Transformators, sondern auch die örtlichen Gegebenheiten berücksichtigt werden.
Eine individuell geplante Auffangwanne kann dabei auf das vorhandene Fundament und die konkrete Aufstellung abgestimmt werden. Dies ist insbesondere bei bestehenden Anlagen relevant, bei denen die baulichen Voraussetzungen nicht ohne Weiteres verändert werden können.
Stahl-Auffangwannen für Umspannwerke
Stahl kann bei der Konstruktion von Transformator-Auffangsystemen eine wichtige Rolle spielen. Je nach Projekt können robuste Stahlkonstruktionen verwendet werden, die für die vorgesehenen Belastungen und Betriebsbedingungen ausgelegt sind.
Bei der Planung müssen unter anderem Materialeigenschaften, Korrosionsschutz, Belastbarkeit und die Einbindung in die vorhandene Anlage berücksichtigt werden. Besonders im Freien ist eine geeignete Ausführung wichtig, da die Konstruktion dauerhaft Witterungseinflüssen ausgesetzt sein kann.
Die konkrete Konstruktion richtet sich immer nach den technischen Anforderungen des jeweiligen Projekts. Dabei können sowohl neue Umspannwerke als auch bestehende Energieanlagen berücksichtigt werden.
Transformator Auffangwanne und kontrollierte Entwässerung
Bei Außenanlagen muss neben dem Rückhalten von Transformatorenöl auch der Umgang mit Niederschlagswasser betrachtet werden. Eine Auffangwanne im Freien kann Regenwasser aufnehmen, das nicht gemeinsam mit einer möglicherweise ausgetretenen wassergefährdenden Flüssigkeit unkontrolliert abgeleitet werden sollte.
Daher können kontrollierte Entwässerungssysteme Bestandteil eines technischen Rückhaltekonzepts sein. Ziel ist es, Flüssigkeiten innerhalb des Systems gezielt zu erfassen und eine kontrollierte Ableitung oder weitere Behandlung zu ermöglichen.
Je nach Anlagenkonzept können zusätzliche Komponenten wie Ölabscheider oder entsprechende Entwässerungseinrichtungen vorgesehen werden. Welche Lösung geeignet ist, hängt von der jeweiligen Konstruktion, dem Standort und den geltenden Anforderungen ab.
Gewässerschutz bei Transformatoren im Umspannwerk
Der Schutz von Boden und Gewässern ist bei Energieversorgungsanlagen ein wichtiger Aspekt. Austretendes Transformatorenöl darf nicht unkontrolliert in den Untergrund gelangen. Eine entsprechend geplante Rückhalteeinrichtung kann dazu beitragen, das Risiko einer solchen Ausbreitung zu reduzieren.
Bei der Planung von Auffangsystemen werden deshalb die Anforderungen des betrieblichen Umweltschutzes und die für den jeweiligen Standort relevanten rechtlichen Rahmenbedingungen berücksichtigt. Dazu können insbesondere Vorgaben aus dem Wasserhaushaltsgesetz und der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen gehören.
Die konkrete rechtliche Bewertung sollte dabei immer projektbezogen erfolgen. Abhängig von Flüssigkeit, Menge, Anlage und Standort können unterschiedliche Anforderungen gelten.
Nachrüstung einer Transformator Auffangwanne im Bestand
Nicht jedes Umspannwerk wird vollständig neu errichtet. Viele Energieversorgungsanlagen befinden sich seit Jahren oder Jahrzehnten im Betrieb und müssen modernisiert oder an veränderte Anforderungen angepasst werden.
Bei einer solchen Nachrüstung müssen die vorhandenen Bedingungen besonders sorgfältig untersucht werden. Fundament, Transformator, Kabelwege, Schaltanlagen, Entwässerung und vorhandene Platzverhältnisse können die technische Umsetzung beeinflussen.
Eine Retrofit-Lösung kann darauf ausgelegt werden, die vorhandene Infrastruktur möglichst sinnvoll einzubeziehen. Dabei geht es nicht nur um die Bereitstellung eines Auffangraums, sondern um die Integration des Rückhaltesystems in die bestehende Anlage.
Individuelle Auslegung statt Standardlösung
Jedes Umspannwerk weist unterschiedliche technische und bauliche Bedingungen auf. Deshalb ist eine Transformator Auffangwanne häufig eine projektspezifische Lösung.
Bei der Auslegung können unter anderem die folgenden Fragen eine Rolle spielen:
Welche Transformatorgröße ist vorhanden?
Wie groß ist das maximale Flüssigkeitsvolumen?
Welche Abmessungen besitzt das Fundament?
Handelt es sich um eine Neuplanung oder eine Nachrüstung?
Welche Anforderungen bestehen an die Entwässerung?
Welche örtlichen Bedingungen müssen berücksichtigt werden?
Welche Anforderungen ergeben sich aus dem betrieblichen Umweltschutz?
Wie müssen Wartung und Inspektion ermöglicht werden?
Die Beantwortung dieser Fragen bildet eine wichtige Grundlage für die technische Planung des Auffangsystems.
Auffangwanne für 110 kV, 220 kV und 380 kV Umspannwerke
In Hoch- und Höchstspannungsnetzen kommen Transformatoren mit sehr unterschiedlichen Leistungsdaten und Abmessungen zum Einsatz. Für 110-kV-, 220-kV- und 380-kV-Umspannwerke können deshalb entsprechend unterschiedliche Auffangkonzepte erforderlich sein.
Eine Auffangwanne für einen 110-kV-Transformator kann beispielsweise andere Abmessungen und Anforderungen aufweisen als ein Rückhaltesystem für einen großen Transformator in einem 380-kV-Umspannwerk.
Entscheidend ist nicht allein die Spannungsebene. Auch die konkrete Bauform, das Ölvolumen, die Aufstellung und die örtlichen Bedingungen bestimmen die Auslegung des Systems.
Sicherheit bei Wartung und technischen Störungen
Eine Transformator Auffangwanne kann nicht nur im Fall einer unerwarteten Leckage relevant sein. Auch bei Wartungsarbeiten, Reparaturen oder technischen Eingriffen können Flüssigkeiten auftreten, die kontrolliert aufgenommen werden müssen.
Ein durchdachtes Rückhaltesystem schafft hierfür einen definierten Bereich. Dadurch können Betriebs- und Wartungsprozesse besser in das Gesamtkonzept des Umweltschutzes integriert werden.
Gleichzeitig kann eine gut geplante Lösung die Inspektion und Reinigung erleichtern. Zugangsmöglichkeiten, Entwässerung und weitere technische Komponenten sollten deshalb bereits während der Planung berücksichtigt werden.
Transformator Auffangwanne für Energieversorger und Netzbetreiber
Energieversorger, Netzbetreiber und Stadtwerke betreiben zahlreiche technische Anlagen mit unterschiedlichen Transformatoren und Standortbedingungen. Bei Modernisierungen oder Neubauten müssen deshalb häufig individuelle Lösungen für einzelne Umspannwerke entwickelt werden.
Ein spezialisiertes Auffangsystem kann dabei an unterschiedliche Transformatorgrößen, Fundamentvarianten und Anlagenkonzepte angepasst werden. Besonders bei größeren Projekten ist eine frühzeitige Abstimmung zwischen Planung, Anlagenbau und Umweltschutz sinnvoll.
So kann die Transformator-Auffangwanne von Anfang an in das technische Gesamtkonzept des Umspannwerks integriert werden.
Fazit
Eine Transformator Auffangwanne im Umspannwerk ist ein wichtiger Bestandteil eines technischen Rückhaltekonzepts für Transformatorenöl und andere Isolierflüssigkeiten. Sie ermöglicht es, austretende Flüssigkeiten bei Leckagen, Wartungsarbeiten oder technischen Störungen kontrolliert aufzufangen.
Für eine zuverlässige Lösung müssen Transformatorgröße, Ölvolumen, Fundament, Aufstellungsart, Entwässerung, Witterungseinflüsse sowie die jeweiligen Anforderungen an Umwelt- und Gewässerschutz berücksichtigt werden. Bei großen Leistungstransformatoren und Hochspannungstransformatoren sind entsprechend dimensionierte und individuell geplante Systeme besonders relevant.
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen, Öl-Rückhaltesysteme und technische Auffangsysteme in Umspannwerken und Energieversorgungsanlagen. Durch eine projektspezifische Auslegung können sowohl Neubauprojekte als auch Nachrüstungen und Retrofit-Maßnahmen berücksichtigt werden.
