Rechenzentren gehören zu den anspruchsvollsten Bereichen der modernen elektrischen Energieversorgung. Server, Speichersysteme, Netzwerkkomponenten, Kühlsysteme und weitere technische Anlagen müssen rund um die Uhr zuverlässig mit elektrischer Energie versorgt werden. Bereits kurze Unterbrechungen können erhebliche Auswirkungen auf den Betrieb haben. Deshalb spielt die elektrische Infrastruktur eines Rechenzentrums eine zentrale Rolle bei der Planung und beim langfristig sicheren Betrieb.

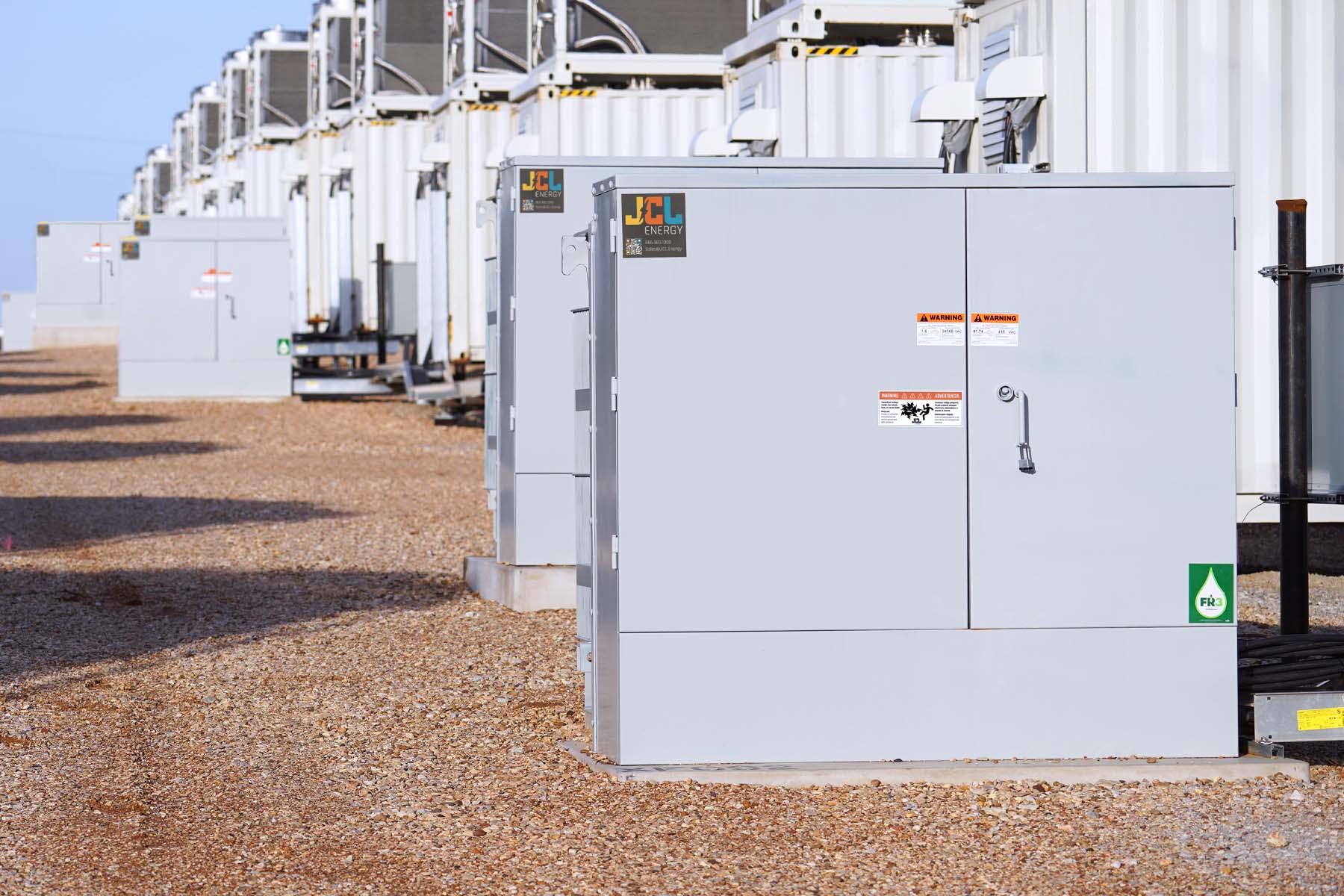

Ein wichtiger Bestandteil dieser Infrastruktur sind Transformatoren für Rechenzentren. Sie bilden die Schnittstelle zwischen dem Mittelspannungsnetz und den nachgeschalteten elektrischen Versorgungssystemen. Je nach Netzstruktur, Leistungsbedarf, räumlichen Bedingungen und Sicherheitskonzept kommen unterschiedliche Transformatorentypen und Leistungsklassen zum Einsatz.
Welche Aufgabe hat ein Transformator im Rechenzentrum
Ein Transformator übernimmt im Rechenzentrum hauptsächlich die Anpassung der elektrischen Spannung an die Anforderungen der nachgeschalteten Anlagen. Mittelspannungsnetze arbeiten beispielsweise mit 10 kV, 20 kV oder 30 kV. Die IT Infrastruktur und andere elektrische Verbraucher benötigen dagegen in der Regel niedrigere Spannungen.
Der Mittelspannungstransformator wandelt die vorhandene Netzspannung auf eine geeignete Niederspannung um. Von dort aus wird die elektrische Energie über Schaltanlagen, Stromverteilungen und weitere Versorgungssysteme zu den einzelnen Verbrauchern geführt.
Die Dimensionierung eines Transformators richtet sich dabei nicht ausschließlich nach der aktuell installierten Leistung. Bei Rechenzentren müssen auch zukünftige Erweiterungen, Lastreserven, Redundanzanforderungen und mögliche Lastspitzen berücksichtigt werden.
Eine sorgfältige Planung ist deshalb entscheidend. Ein zu klein dimensionierter Transformator kann bei hoher Auslastung zu thermischen Problemen und einer geringeren Betriebssicherheit führen. Eine deutlich überdimensionierte Anlage kann dagegen unnötig hohe Investitionskosten und zusätzliche Leerlaufverluste verursachen.
Leistungsanforderungen an Transformatoren für Rechenzentren
Die erforderliche Transformatorleistung hängt von der Größe und dem Aufbau des jeweiligen Rechenzentrums ab. Kleinere Anlagen können mit Transformatoren im Bereich von einigen hundert kVA auskommen, während große Rechenzentren Leistungen im MVA Bereich benötigen.
Besonders bei Hyperscale Rechenzentren und modernen KI Rechenzentren steigt der elektrische Leistungsbedarf erheblich. Hochleistungsserver und Beschleuniger für künstliche Intelligenz können eine deutlich höhere Leistungsdichte verursachen als klassische IT Systeme. Dadurch steigen auch die Anforderungen an die elektrische Mittelspannungsversorgung.
Bei der Leistungsplanung sollten verschiedene Faktoren berücksichtigt werden. Dazu gehören die installierte IT Leistung, die Leistung der Kühlanlagen, Pumpen, Lüftungssysteme, Beleuchtung, Sicherheitsanlagen und weitere technische Verbraucher.
Zusätzlich sollte eine ausreichende Reserve für zukünftige Erweiterungen vorgesehen werden. Rechenzentren werden häufig modular aufgebaut und schrittweise erweitert. Die elektrische Infrastruktur sollte deshalb möglichst flexibel auf steigende Leistungsanforderungen reagieren können.
Mittelspannung als wichtiger Bestandteil der Energieversorgung
Die Mittelspannung ermöglicht eine effiziente Übertragung größerer elektrischer Leistungen innerhalb der Energieversorgung eines Rechenzentrums. Je nach Standort und Netzbetreiber können unterschiedliche Netzspannungen zum Einsatz kommen.
Ein häufig anzutreffendes Beispiel ist ein 20 kV Transformator für Rechenzentren. Ein solcher Transformator kann die Energie aus dem Mittelspannungsnetz auf die erforderliche Niederspannungsebene übertragen.
Bei der Planung der Mittelspannung müssen unter anderem Netzspannung, Kurzschlussleistung, Schutzkonzept, Transformatorleistung, Schaltanlagen und die gewünschte Redundanz berücksichtigt werden.
Auch die räumliche Anordnung der elektrischen Komponenten ist wichtig. Mittelspannungsschaltanlagen, Transformatoren und Niederspannungshauptverteilungen müssen so angeordnet werden, dass Wartung, Betrieb und gegebenenfalls der Austausch einzelner Komponenten sicher durchgeführt werden können.
Gießharztransformatoren für Rechenzentren
Gießharztransformatoren gehören zu den häufig betrachteten Lösungen für Rechenzentren, insbesondere wenn eine Innenaufstellung vorgesehen ist. Bei diesem Transformatorentyp sind die Wicklungen mit einem festen Isolierstoff auf Epoxidharzbasis vergossen.
Ein wichtiger Vorteil liegt darin, dass kein flüssiges Isoliermedium wie Transformatorenöl benötigt wird. Dadurch können sich Vorteile hinsichtlich Brandschutz, Wartung und Aufstellung ergeben. Die konkrete Eignung muss jedoch immer anhand der baulichen und technischen Anforderungen des jeweiligen Projekts geprüft werden. Transformatoren für Rechenzentren bieten eine wichtige Grundlage für eine zuverlässige Energieversorgung moderner IT-Infrastrukturen.
Gießharztransformatoren können außerdem kompakt ausgeführt werden und lassen sich in geeigneten elektrischen Betriebsräumen integrieren. Gerade bei Rechenzentren, bei denen der verfügbare Platz sorgfältig geplant werden muss, kann dies ein wichtiger Aspekt sein.
Bei der Auswahl sollten unter anderem Leistung, Spannung, Kurzschlussspannung, Schaltgruppe, Kühlung, Geräuschentwicklung und thermische Belastbarkeit berücksichtigt werden.
Trockentransformatoren im Rechenzentrum
Auch Trockentransformatoren können für Rechenzentren eine geeignete Lösung darstellen. Sie arbeiten ohne flüssiges Kühlmittel und werden häufig für Installationen innerhalb von Gebäuden eingesetzt.
Die Wärme wird über geeignete Kühlflächen und die umgebende Luft abgeführt. Bei größeren Leistungen kann eine forcierte Kühlung erforderlich sein. Die tatsächliche Auslegung hängt von Leistung, Umgebungstemperatur, Aufstellungsbedingungen und Betriebsweise ab.
Ein Trockentransformator kann besonders interessant sein, wenn Anforderungen an eine platzsparende und für die Innenaufstellung geeignete elektrische Infrastruktur bestehen. Auch hier müssen jedoch Brandschutz, Belüftung, Geräuschpegel und thermische Bedingungen bereits während der Planung berücksichtigt werden.
Sicherheit und Betriebssicherheit
Die Betriebssicherheit gehört zu den wichtigsten Anforderungen an die elektrische Infrastruktur eines Rechenzentrums. Transformatoren müssen für einen kontinuierlichen Betrieb ausgelegt sein und auch unter hoher Belastung zuverlässig funktionieren.
Ein wichtiger Faktor ist die thermische Auslegung. Während des Betriebs entstehen Verluste, die als Wärme abgeführt werden müssen. Eine unzureichende Kühlung kann die Temperatur der Wicklungen und anderer Komponenten erhöhen und dadurch die Lebensdauer der Isolation beeinflussen.
Auch der Schutz gegen elektrische Fehler muss berücksichtigt werden. Schutzrelais, Leistungsschalter und Mittelspannungsschaltanlagen müssen aufeinander abgestimmt sein. Ziel ist es, Fehler möglichst schnell zu erkennen und den betroffenen Anlagenteil gezielt abzuschalten, ohne unnötig große Bereiche der Stromversorgung zu beeinträchtigen.
Darüber hinaus spielen Brandschutz und bauliche Anforderungen eine wichtige Rolle. Die Wahl des Transformatorentyps, die Aufstellung und die Ausführung des Transformatorraums müssen zum jeweiligen Sicherheitskonzept des Gebäudes passen.
Redundanz bei Transformatoren für Rechenzentren
Eine hohe Verfügbarkeit lässt sich nicht allein durch einen einzelnen hochwertigen Transformator erreichen. Rechenzentren benötigen häufig redundante Versorgungskonzepte, damit der Ausfall einzelner Komponenten nicht unmittelbar zu einer Unterbrechung der gesamten Stromversorgung führt.
Eine mögliche Konfiguration ist ein N plus 1 Konzept. Dabei wird neben der für den normalen Betrieb erforderlichen Anzahl an Transformatoren mindestens ein zusätzlicher Transformator vorgesehen. Fällt eine Einheit aus oder muss gewartet werden, kann die zusätzliche Einheit einen Teil oder die vorgesehene Last übernehmen.
Bei größeren Rechenzentren können mehrere unabhängige Versorgungspfade aufgebaut werden. Dabei werden Transformatoren, Schaltanlagen und nachgelagerte Verteilungen so geplant, dass unterschiedliche elektrische Pfade zur Verfügung stehen.
Welche Redundanz tatsächlich erforderlich ist, hängt unter anderem von der Verfügbarkeitsanforderung, der Größe des Rechenzentrums und der Bedeutung der betriebenen IT Systeme ab.
Energieeffizienz und Transformatorverluste
Neben der Verfügbarkeit gewinnt die Energieeffizienz zunehmend an Bedeutung. Transformatoren verursachen sowohl Leerlaufverluste als auch lastabhängige Verluste.
Leerlaufverluste entstehen auch dann, wenn der Transformator nur eingeschaltet ist und keine oder nur geringe Last versorgt. Lastverluste steigen dagegen mit der Belastung des Transformators.
Bei Rechenzentren, die ganzjährig betrieben werden, können selbst vergleichsweise kleine Effizienzunterschiede langfristig einen erheblichen Einfluss auf den Energieverbrauch haben. Deshalb sollte bereits bei der Auswahl auf einen möglichst effizienten Betrieb geachtet werden.
Eine optimale Auslegung bedeutet dabei nicht zwangsläufig, den Transformator möglichst groß zu dimensionieren. Entscheidend ist vielmehr eine passende Abstimmung zwischen Nennleistung, erwarteter Auslastung, Reservekapazität und zukünftiger Entwicklung des Rechenzentrums.
Transformatoren für KI Rechenzentren
Der zunehmende Einsatz künstlicher Intelligenz verändert die Anforderungen an Rechenzentren. KI Anwendungen benötigen leistungsfähige Rechenhardware, die teilweise eine hohe elektrische Leistungsaufnahme aufweist. Dadurch können sowohl die Gesamtleistung als auch die Leistungsdichte einzelner Bereiche deutlich steigen.
Ein Transformator für ein KI Rechenzentrum muss deshalb nicht nur auf eine hohe Dauerlast ausgelegt werden. Auch Veränderungen der Last und mögliche Lastsprünge müssen bei der Planung berücksichtigt werden.
Neben der reinen Transformatorleistung spielen deshalb Netzqualität, Spannungsstabilität, Kühlung und die Dimensionierung der gesamten elektrischen Infrastruktur eine wichtige Rolle.
Die steigende Leistungsdichte kann außerdem dazu führen, dass mehrere Transformatoren parallel eingesetzt oder zusätzliche Mittelspannungsabgänge vorgesehen werden. Dadurch lässt sich die Versorgung modular erweitern und an das Wachstum der IT Infrastruktur anpassen.
Geräuschentwicklung und Aufstellung
Transformatoren erzeugen während des Betriebs Geräusche. Diese entstehen unter anderem durch magnetische Kräfte im Transformatorenkern und durch Kühlanlagen.
Bei der Aufstellung innerhalb eines Gebäudes kann der Geräuschpegel eine wichtige Rolle spielen. Besonders in Bereichen, die sich in der Nähe von Arbeitsplätzen oder anderen sensiblen Zonen befinden, sollte die Geräuschentwicklung bereits bei der Planung berücksichtigt werden.
Auch die Belüftung des Aufstellungsraums muss ausreichend dimensioniert sein. Die entstehende Wärme muss zuverlässig abgeführt werden, damit die zulässigen Betriebstemperaturen eingehalten werden.
Die genaue Aufstellung sollte deshalb gemeinsam mit der Gebäudeplanung und der Planung der elektrischen Infrastruktur erfolgen.
Wartung und langfristiger Betrieb
Transformatoren für Rechenzentren sind auf einen langfristigen und zuverlässigen Betrieb ausgelegt. Trotzdem sind regelmäßige Prüfungen und Wartungsmaßnahmen wichtig, um den Zustand der Anlage zu überwachen.
Je nach Transformatorentyp und Anlagenkonzept können beispielsweise elektrische Prüfungen, Sichtkontrollen, Temperaturüberwachung und Kontrollen der Anschlüsse durchgeführt werden.
Bei kritischen Rechenzentren sollte die Wartung möglichst so organisiert werden, dass einzelne Komponenten ohne Beeinträchtigung der gesamten Stromversorgung geprüft oder außer Betrieb genommen werden können. Eine entsprechend geplante Redundanz erleichtert solche Wartungsarbeiten erheblich.
Auswahlkriterien für den richtigen Transformator
Bei der Auswahl eines Transformators für ein Rechenzentrum sollten verschiedene technische Parameter gemeinsam betrachtet werden. Die wichtigsten Kriterien sind die benötigte Leistung, die Primärspannung und Sekundärspannung sowie die gewünschte Ausführung.
Auch die Kurzschlussspannung, Schaltgruppe, Verluste, Kühlungsart und zulässige Umgebungstemperatur können die Auswahl beeinflussen.
Darüber hinaus sollten die räumlichen Bedingungen berücksichtigt werden. Dazu gehören Abmessungen, Gewicht, Zugangsmöglichkeiten, Transportwege und Anforderungen an den Aufstellungsraum.
Bei kritischen Infrastrukturen sind außerdem Redundanz, Wartungskonzept, Brandschutz und Erweiterungsmöglichkeiten von großer Bedeutung.
Fazit
Transformatoren für Rechenzentren sind ein wesentlicher Bestandteil einer zuverlässigen und effizienten Stromversorgung. Sie verbinden das Mittelspannungsnetz mit der nachgelagerten elektrischen Infrastruktur und müssen deshalb exakt auf die Anforderungen des jeweiligen Rechenzentrums abgestimmt werden.
Bei der Planung spielen Leistung, Spannung, Effizienz, Kühlung, Sicherheit und Redundanz eine zentrale Rolle. Für Innenaufstellungen können beispielsweise Gießharztransformatoren oder Trockentransformatoren interessante Lösungen darstellen. Bei größeren Anlagen kommen je nach Projekt auch mehrere parallel arbeitende Transformatoren und redundante Versorgungskonzepte zum Einsatz.
Durch den wachsenden Energiebedarf moderner Hyperscale und KI Rechenzentren steigen die Anforderungen zusätzlich. Hohe Dauerlasten, steigende Leistungsdichten und flexible Erweiterungsmöglichkeiten müssen bereits bei der Planung der Mittelspannungsversorgung berücksichtigt werden.
Eine fachgerechte Auslegung des Transformators trägt dazu bei, die Stromversorgung des Rechenzentrums zuverlässig, wirtschaftlich und langfristig leistungsfähig zu gestalten. Entscheidend ist dabei eine ganzheitliche Betrachtung der elektrischen Infrastruktur, bei der Transformatoren, Mittelspannungsschaltanlagen, Schutztechnik, Kühlung und Redundanzkonzept aufeinander abgestimmt werden.
